Двойные торцевые уплотнения
ТУ 3619-002-25579857-2001
Применение
В насосах и агрегатах, уплотняемыми средами в которых являются нефтепродукты, сжиженные углеводородные газы, жидкости, содержащие вредные химические вещества.
Наиболее эффективны при работе в средах с повышенным содержанием абразивных веществ, а также в высоковязких продуктах и в условиях полусухого трения.
При температуре рабочей среды до 200°С используются двойные торцовые уплотнения (УТД).
При температурах рабочей среды до 400°С используются двойные торцовые уплотнения с холодильником (УТДХ).
Особености
- Полностью исключается утечка уплотняемой среды в атмосферу.
- Первая (контурная) пара трения работает под перепадом давления уплотняемой среды и затворной жидкости, а вторая (атмосферная) - под перепадом давления затворной жидкости и атмосферы.
- Давление затворной жидкости больше давления уплотняемой среды на 0,1 - 0,3 МПа.
- Затворная жидкость - химически неагрессивная, нетоксичная жидкость, совместимая с уплотняемой средой.
- Наличие холодильника позволяет обеспечить благоприятный температурный режим работы уплотнения.
- Возможность использования различных охлаждающих жидкостей: вода техническая, антифриз, дизельное топливо и др.
- Схема обвязки выполняется по стандарту API 682: Plan 53 или Plan 54.

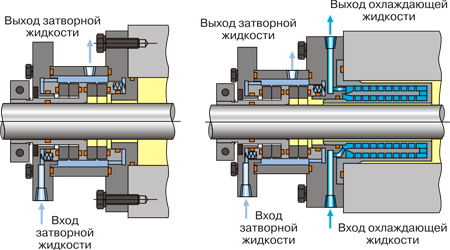

Схемы двойных уплотнений
Разновидности
- С импеллером. Применяются, если используется автономная система циркуляции затворной жидкости.
- Без импеллера. Применяются, если используется система циркуляции затворной жидкости от внешнего источника.
- С холодильником вала и без него.
| Технические характеристики уплотнений типа УТД/УТДХ | Min | Max |
| Диаметр вала, мм | 22 | 250 |
| Частота вращения вала, об/мин | 30 | 4500 |
| Температура уплотняемой среды, °C | -60 | 200/400 |
| Давление уплотняемой среды, МПа | вакуум | 10 |
| Максимальные утечки, л/ч | - | 0,002 |
Номенклатурный список

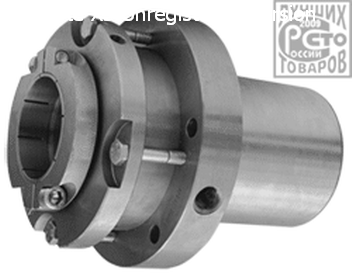

Уплотнения торцовые двойные
Уплотнения торцовые двойные с холодильником
УПЛОТНЕНИЯ ТОРЦОВЫЕ ДВОЙНЫЕ С ХОЛОДИЛЬНИКОМ
См. также
Уплотнения торцовые одинарные
Уплотнения торцовые двойные типа "тандем"
Сильфонные уплотнения торцовые типа "тандем"
