Муты пластинчатые полужесткие
МУФТЫ ПЛАСТИНЧАТЫЕ ПОЛУЖЕСТКИЕ серии МПП Динатэк
Муфты полужесткие серии МПП Динатэк ТУ4171-001-84073949-08 предназначенные для соединения соосных валов и передачи крутящего момента от 40 до 63000 Н*м, а также для компенсации смещений осей валов без уменьшения динамических нагрузок насосных агрегатов тепловых, атомных и гидроэлектростанций, нефте и газодобывающих, нефте и газоперерабатывающих, нефтехимических, химических, целлюлозно-бумажных и другихпроизводств согласно своих параметров и типоразмеров.
НАЗНАЧЕНИЕ:
Муфты полужесткие серии МПП Динатэк ТУ4171-001-84073949-08 предназначенные для соединения соосных валов и передачи крутящего момента от 40 до 63000 Н*м, а также для компенсации смещений осей валов без уменьшения динамических нагрузок насосных агрегатов тепловых, атомных и гидроэлектростанций, нефте и газодобывающих, нефте и газоперерабатывающих, нефтехимических, химических, целлюлозно-бумажных и другихпроизводств согласно своих параметров и типоразмеров.ПРЕИМУЩЕСТВА МУФТ ДИСКОВЫХ ПОЛУЖЕСТКИХ:
- Разработаны таким образом, что позволяют компенсировать перекосы, угловые и осевые смещения вращающихся валов.
- Позволяют передавать высокий крутящий момент и уменьшить нагрузку на подшипники.
- Простота конструкции позволяет легко демонтировать муфту.
- Отсутствие трущихся частей исключает необходимость применения смазки и проведения техничского обслуживания.
- При работе муфт практически отсутствуют вибрация и шумы.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Муфта дисковая полужесткая тип 2, исполнение 4, с номенальным диаметром отверстий крепления 80 мм, передающая номинальный крутящий момент (Мкр) = 100 Н*м:
МПП-2-4-80 Динатэк

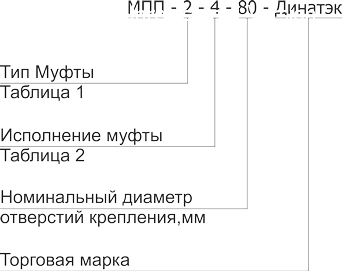

СИСТЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ МУФТ
Таблица №1: Типы муфт
| Тип Муфт | Описание конструкции | Чертеж |
| 1 | Одинарная | |
| 1.1 | Сдвоенная для близкорасположенных валов | |
| 1.1 | Сдвоенная с промежуточной втулкой для близкорасположенных валов | |
| 2 | Сдвоенная с промежуточной втулкой | |
| 3 | Сдвоенная с промежуточным валом |
Таблица №2: Исполнение муфт
| Код исполнения | Описание конструкции |
| 4 | 4 отверстия в диске |
| 6 | 6 отверстий в диске |
| 8 | 8 отверстий в диске |
Допустимые смещения валов
Допустимые осевые ∆ и угловые Ø смещения валов для муфт зависят от типоразмера муфты.
Инженерами компании ООО "АНП Сервис" разработаны программы по совершенствованию изготовляемой продукции, в том числе:
1. Для особо ответственных позиций оборудования разработаны муфты более сложной и совершенной серии по стандарту API 671, так называемые "картриджные".
2. Разработана программа по унификации муфт, позволяющая иметь несколько типоразмеров на складе, которые за короткое время в условиях РМЦ можно доработать под любой нососно-компрессорный агрегат.
Муфты МПП-3 Динатэк имеют увеличенные шпоночные пазы и минимальные внутренние диаметры полумуфт, что позволяет с помощью простой механической обработки (подрезки промвала и расточки внутренних диаметров) установить их на любой насосно-компрессорный агрегат.
Основные типоразмеры муфт МПП-3 Динатэк по программе унификации
№ п/п | Наименование | Мощность электродвигателя, до кВт (при 3000 об./мин.) | Частота вращения, мин.-1 | Доп. осевое смещение (") | Доп. угловое смещение ±, мм | Максимальный посадочные диаметр, мм |
| 1 | Муфта дисковая полужесткая МПП-3-4-70 | 8,5 | до 4600 | 1 | 2,5 | 38 |
| 2 | Муфта дисковая полужесткая МПП-3-4-80 | 22 | до 4400 | 1 | 2,6 | 42 |
| 3 | Муфта дисковая полужесткая МПП-3-4-95 | 35 | до 4200 | 1 | 3,2 | 55 |
| 4 | Муфта дисковая полужесткая МПП-3-4-110 | 70 | до 4100 | 1 | 3,6 | 60 |
| 5 | Муфта дисковая полужесткая МПП-3-4-120 | 175 | до 3900 | 1 | 3,6 | 70 |
| 6 | Муфта дисковая полужесткая МПП-3-4-140 | 220 | до 3700 | 1 | 4,5 | 75 |
| 7 | Муфта дисковая полужесткая МПП-3-4-160 | 350 | до 3500 | 1 | 5 | 85 |
| 8 | Муфта дисковая полужесткая МПП-3-4-170 | 550 | до 3200 | 1 | 5,5 | 90 |
| 9 | Муфта дисковая полужесткая МПП-3-6-176 | 690 | до 3200 | 2/3 | 4,3 | 100 |
