Муфты зубчатые (МЗ) общемашиностроительного применения предназначены для соединения соосных горизонтальных валов и передачи крутящего момента от 1000 до 63000 Нм при угловых, радиальных и осевых смещениях валов, при рабочих температурах не выше 120 С климатических исполнений У, Т категорий 1—3, 5 и климатических исполнений УХЛ, О и ОМ категории 4 по ГОСТ 15150-69.

Муфта зубчатая способна компенсировать любые погрешности в соосности валов в достаточно большом диапазоне.

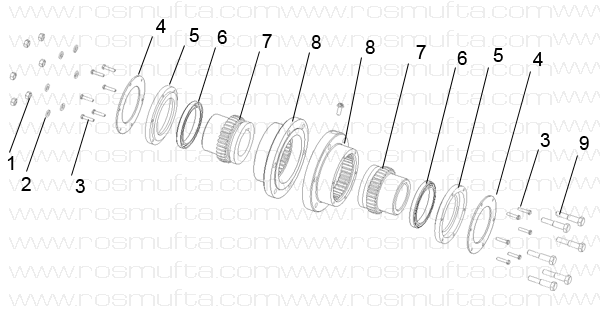

Рис.1 Муфта зубчатая. 1-гайка, 2-шайба, 3-винт, 4-крышка,

5-крышка под уплотнение, 6-уплотнение, 7-втулка зубчатая, 8-обойма, 9-болт

Муфта зубчатая, это универсальная разновидность компенсирующих муфт. З и состоит из 2х зубчатых колес жестко закрепленных на валах и составного цилиндрического барабана. На зубчатых колесах нарезаны наружные эвольвентные зубья а на цилиндрическом барабане - внутренние, во впадины которых входят зубья внешнего зацепления. Для придания наружным и внутренним зубьям равнопрочности крименяют коррекцию. Чтобы увеличить угол смещения осей соединяемых валов, внешние зубья колес выполняют сферическими и бочкообразными.

Все детали изготавливают из стали 40 или 45НХ, 45Л -коваными , при диаметре более 150 мм - литыми

Таблица 1: Комплектация Муфты зубчатой

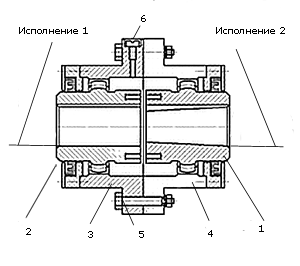

Муфта зубчатая изготавливается следующих типов:

1, 2 - полумуфты с наружными зубьями;
