Одинарные уплотнения торцевые

ТУ 3619-001-25579857-2001

Применение
В насосах и агрегатах, перекачивающих химически нейтральные и нетоксичные жидкости.
При температуре рабочей среды до 200°С используются одинарные торцевые уплотнения (УТ).

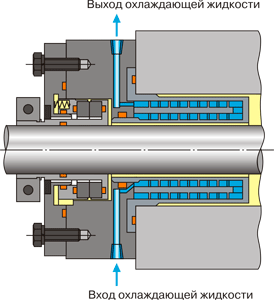

При температурах рабочей среды до 250°С используются одинарные торцевые уплотнения с холодильником (УТХ).

Особенности
  • Торцевые уплотнения могут быть установлены как внутри сальниковой камеры, так и снаружи - через переходный фланец (в тех случаях, когда размеры камеры слишком малы).
  • Предусмотрена возможность снижения температуры в зоне резиновых колец до благоприятного температурного режима.
  • Возможность использования различных охлаждающих жидкостей: вода техническая, антифриз и др.
  • Предусмотрена установка штуцеров для обеспечения воздухоудаления, подвода среды в полость сальниковой камеры

Разновидности

  • С пружинами, расположенными в перекачиваемом продукте (уплотняемой среде)

  • С пружинами, расположенными вне перекачиваемого продукта.
Применяются в тех случаях, когда имеется возможность засорения отверстий и пружин абразивными частицами, отложениями и т.п.

  • С холодильником вала и без него.
Технические характеристики уплотнений типа УТ/УТХ
Min
Max
Диаметр вала, мм
18
250
Частота вращения вала, об/мин
30
7500
Температура уплотняемой среды, °C
-60
150/250
Давление уплотняемой среды, МПа
0,1
10
Максимальные утечки, л/ч
-
0,002
*Для воды максимальная температура уплотняемой среды 85 °C
Номенклатурный список
→Уплотнения торцовые одинарные
→Уплотнения торцрвые одинарные с холодильником
