Требования к насосному агрегату под установку т/у

В случаях превышения нижеуказанных величин может наступить отказ в работе уплотнения и выход его из строя

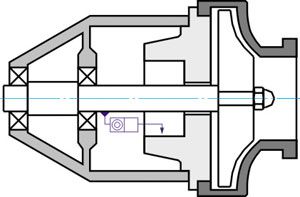

Несоосность вала по отношению к сальниковой камере уплотнения - не более 0,2 мм

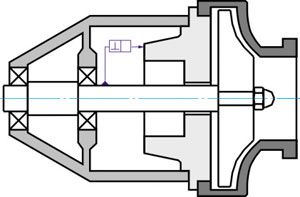

Отклонение от перпердикулярности торцовой поверхности сальниковой камеры относительно вала - не более 0,1 мм

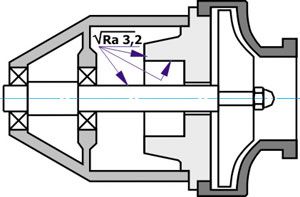

Шероховатость посадочных поверхностей должна быть не более Ra 3,2

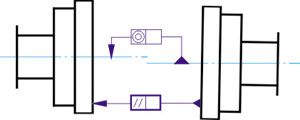

Несоосность валов насоса и привода - не более 0,08 мм.

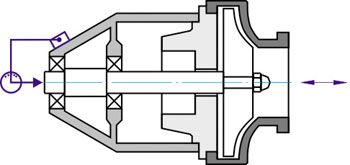

Осевое перемещение вала агрегата - не более 2 мм

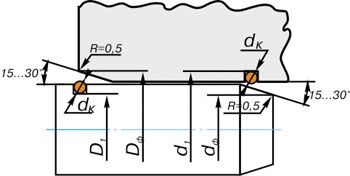

Заходные фаски на вале и сальниковой камере Dф=D1+2dк+1,0; dф=d1-2dк-1,0; под углом до 30 градусов, где dк - диаметр резинового кольца.
